Ньютон-25Щ

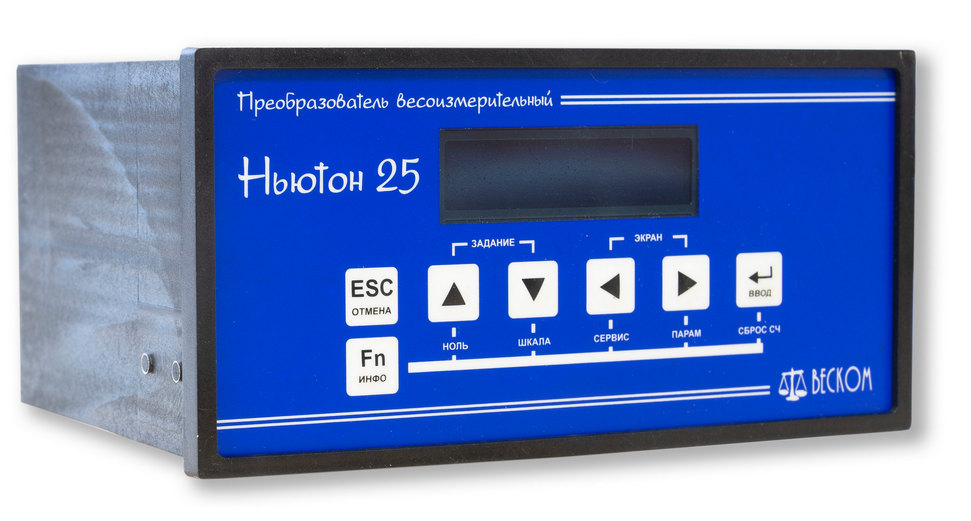

Весовой терминал Ньютон-25Щ

Весовой терминал Ньютон-25Щ предназначен для работы в составе дозаторов непрерывного действия и конвейерных весов

С помощью весового терминала производится управление основными и дополнительными функциями весового оборудования, его настройка и калибровка.

Поставляется в двух вариантах — Ньютон-25ЩВ для конвейерных весов и Ньютон-25ЩД для дозаторов.

С 2024 года поставляется в металлическом корпусе, имеющем чуть большие габариты

Заменяет снятые с производства приборы: Ньютон-15, Ньютон-25, Ньютон-25К

Задать вопрос

Запросить цену

Брошюра

Ньютон-25ЩВ — это лучший выбор конвейерных весов:

Независимое двухканальное измерение сигналов тензодатчиков и преобразование этих сигналов в эквивалентное значение текущей нагрузки на конвейерных весах
Щитовое исполнение
Питание тензодатчиков постоянным или переменным напряжением, что позволяет минимизировать ошибки, связанные с паразитными термо-ЭДС, возникающими в местах соединения проводов, а также ошибки, обусловленные радиопомехами от радиостанций и сотовых телефонов
Измерение импульсного сигнала датчика скорости и преобразование его в эквивалентное значение скорости движения конвейерной ленты
Вычисление текущей производительности конвейера
Вычисление суммарной массы материала, транспортируемого по конвейеру
Индикация значений нагрузки, скорости, производительности, суммарной массы и прочих измеряемых и вычисляемых величин
Поддержка протоколов MODBUS RTU, PROFIBUS DP
Высокоскоростной ROFIBUS
2 независимых последовательных интерфейса RS485
8 дискретных входов
4 дискретных выходов
Аналоговый вход
Гальваническая развязка всех входов и выходов
Часы реального времени
Ведение архива почасовых взвешиваний
Возможность использования удаленного АЦП
Большой индикатор с развитым и удобным пользовательским интерфейсом
Широкий температурный диапазон эксплуатации -30…+50С

Ньютон-25ЩД — это лучший выбор для дозаторов непрерывного действия и конвейерных весов:

Наличие функции дозирования
Независимое двухканальное измерение сигналов тензодатчиков и преобразование этих сигналов в эквивалентное значение текущей нагрузки на дозаторах и конвейерных весах
Щитовое исполнение
Питание тензодатчиков постоянным или переменным напряжением, что позволяет минимизировать ошибки, связанные с паразитными термо-ЭДС, возникающими в местах соединения проводов, а также ошибки, обусловленные радиопомехами от радиостанций и сотовых телефонов
Измерение импульсного сигнала датчика скорости и преобразование его в эквивалентное значение скорости движения конвейерной ленты
Вычисление текущей производительности конвейера
Вычисление суммарной массы материала, транспортируемого по конвейеру
Индикация значений нагрузки, скорости, производительности, суммарной массы и прочих измеряемых и вычисляемых величин
Поддержка протоколов MODBUS RTU, PROFIBUS DP
Высокоскоростной ROFIBUS
3 независимых последовательных интерфейса RS485
12 дискретных входов
8 дискретных выходов
Аналоговый вход/выход
Гальваническая развязка всех входов и выходов
Часы реального времени
Ведение архива почасовых взвешиваний
Возможность использования удаленного АЦП
Большой индикатор с развитым и удобным пользовательским интерфейсом
Широкий температурный диапазон эксплуатации -30…+50С

Канал датчиков веса
Число независимых каналов измерения	2
Питание датчиков веса, В	4,5±0,5
Минимальное сопротивление датчиков веса, Ом	100
Диапазон входного сигнала, мВ	35
Канал датчика скорости
Тип выхода датчика скорости	«открытый коллектор NPN, 24В/10мА
Диапазон частот сигнала датчика скорости, Гц	1÷500
Аналоговый вход (только для дозаторов)
Тип аналогового входа, мА	0÷20 или 4÷20
Входное сопротивление, Ом	не более 150
Гальваническая развязка, В	560
Функция аналогового входа	задание производительности
Дискретные входы
Число дискретных входов (включая канал скорости):	12
Тип источника сигнала	транзисторный ключ NPN 24В/30мА
Гальваническая развязка, В	1000
Аналоговый выход
Тип аналогового выхода, мА	активный 0÷20 или 4÷20
Сопротивление нагрузки, Ом	не более 500
Гальваническая развязка, В	560
Эффективное разрешение ЦАП, бит	16
Функция аналогового выхода	см.параметр Р0901 прилож.Б.
Дискретный выход
Число дискретных выходов	4
Тип дискретного выхода	транзистор MOSFET N-канал
Коммутируемое напряжение, В	не более 27
Коммутируемый ток, А	не более 0,2
Гальваническая развязка, В	1000
Последовательный интерфейс
Число независимых интерфейсов RS485	2
Число независимых интерфейсов RS232	1
Гальваническая развязка (только для RS485), В	560
Скорость обмена данными, кБод	9.6÷6000
Протоколы обмена	MODBUS RTU, PROFUBUS DP и др.
Формат кадра	8N1, 8E1, 8O1, 8N2, 8E2, 8O2.
Электропитание
Потребляемая мощность, Вт, не более	10
Напряжение питания, В	24±3
Общие
Диапазон рабочих температур, °С	от минус 30 до +50
Класс защиты корпуса	IP41(клавиатура),IP20(разъемы)
Габаритные размеры, мм, не более (ШхВхГ)	220х120х130
Масса, кг	не более 4
Время установления рабочего режима	не более 10 сек

Сертификаты

Декларация технического регламента таможенного союза ТР ТС
