Программное обеспечение для дозаторов непрерывного действия КЛИМ-ВД является составным компонентом автоматизированной системы управления дозаторами непрерывного действия. Автоматизированная система управления (АСУ) предназначена для управления дозаторами в автоматическом режиме (в том числе групповом), количественного учета сырья, визуализации процесса дозирования, накопления и хранения данных, предоставляет возможность формирования различных отчетов по учету сырья и работе оборудования, передачи данных о процессе дозирования в АСУТП верхнего уровня.
Функции, выполняемые системой:
- управление дозированием продукции в непрерывном режиме, возможность задания производительности на каждый дозатор в отдельности
- измерение текущих линейных плотностей дозируемых материалов
- вычисление текущих производительностей дозаторов
- накопление значения суммарных масс по каждому материалу
- диагностика системы связи и состояния дозаторов
- контроль состояния оборудования и оповещение об аварийных ситуациях
- хранение, отображение, анализ измеренных данных
- формирование и печать соответствующих отчетов
- интеграция данных в систему верхнего уровня Заказчика
Функций АРМа
- объединения нескольких дозаторов в отдельные группы (каждая группа соответствует одной мельнице/линии) и дальнейшая работа с группами в целом
- управление линией (включение дозаторов, выключение дозаторов, установка заданной производительности для дозаторов)
- получение от контроллеров УУСД оперативной информации по каждому дозатору (погонной нагрузке, скорости, производительности, текущему заданию, отклонению от задания, суммарной накопленной массе материала и т.д.) и состоянию дозаторов, с сохранением информации в сетевую базу данных
- поддержка задания рецептов для групп дозаторов с возможностью задания абсолютной (в тонн/час) и относительной (в процентах) производительности каждого отдельного дозатора в группе
- возможность задания производительности для группы дозаторов с автоматическим пересчетом производительности отдельных дозаторов по заданному рецепту
- оперативный контроль за поддержанием требуемой производительностью дозаторов и/или групп с возможностью аварийной остановки дозаторов в случае аварийных ситуаций
- ведение журнала событий системы и действий операторов с возможностью оповещения о нештатных ситуациях в системе
- визуализация оперативной информации от дозаторов и/или групп в виде таблиц, мнемосхем и графиков

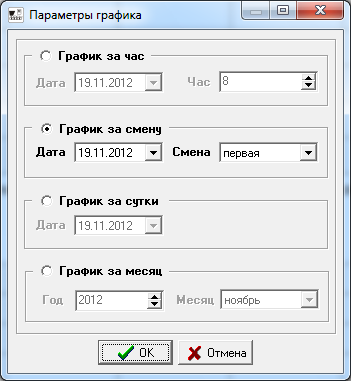

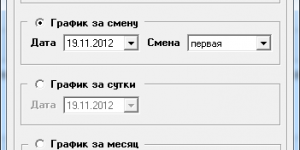

- формирование графиков производительности отдельных дозаторов и/или группы в целом за предыдущую и текущую смены, а так же за произвольный период времени (час, смена, сутки, месяц)
- формирование отчетов по выработке отдельных дозаторов или группы в целом
- формирование отчетов по простоям дозаторов
- возможность организации подключения к УУСД с нескольких рабочих мест (до 8 точек)
- гибкая система прав пользователей на доступ к различным подсистемам
- хранение информации в сетевой СУБД с глубиной архива не менее 2 лет и возможностью сопряжения с АСУ верхнего уровня
Функции, выполняемые системой:
- управление дозированием продукции в непрерывном режиме, возможность задания производительности на каждый дозатор в отдельности
- измерение текущих линейных плотностей дозируемых материалов
- вычисление текущих производительностей дозаторов
- накопление значения суммарных масс по каждому материалу
- диагностика системы связи и состояния дозаторов
- контроль состояния оборудования и оповещение об аварийных ситуациях
- хранение, отображение, анализ измеренных данных
- формирование и печать соответствующих отчетов
- интеграция данных в систему верхнего уровня Заказчика
Функций АРМа
- Объединения нескольких дозаторов в отдельные группы (каждая группа соответствует одной мельнице/линии) и дальнейшая работа с группами в целом
- Управление линией (включение дозаторов, выключение дозаторов, установка заданной производительности для дозаторов)
- Получение от контроллеров УУСД оперативной информации по каждому дозатору (погонной нагрузке, скорости, производительности, текущему заданию, отклонению от задания, суммарной накопленной массе материала и т.д.) и состоянию дозаторов, с сохранением информации в сетевую базу данных
- Поддержка задания рецептов для групп дозаторов с возможностью задания абсолютной (в тонн/час) и относительной (в процентах) производительности каждого отдельного дозатора в группе
- Возможность задания производительности для группы дозаторов с автоматическим пересчетом производительности отдельных дозаторов по заданному рецепту
- Оперативный контроль за поддержанием требуемой производительностью дозаторов и/или групп с возможностью аварийной остановки дозаторов в случае аварийных ситуаций
- Ведение журнала событий системы и действий операторов с возможностью оповещения о нештатных ситуациях в системе
- Визуализация оперативной информации от дозаторов и/или групп в виде таблиц, мнемосхем и графиков
- Формирование графиков производительности отдельных дозаторов и/или группы в целом за предыдущую и текущую смены, а так же за произвольный период времени (час, смена, сутки, месяц)
- Формирование отчетов по выработке отдельных дозаторов или группы в целом
- Формирование отчетов по простоям дозаторов
- Возможность организации подключения к УУСД с нескольких рабочих мест (до 8 точек)
- Гибкая система прав пользователей на доступ к различным подсистемам
- Хранение информации в сетевой СУБД с глубиной архива не менее 2 лет и возможностью сопряжения с АСУ верхнего уровня
Разработаны и применяются автоматизированные системы управления для:
- одиночных дозаторов
- небольших групп дозаторов (3-5 дозаторов — производство цемента, дозирование во вращающиеся печи и т.п.)
- больших дозирующих линий (шихтовое производство доменных цехов, коксоимическое производство и т.п.)

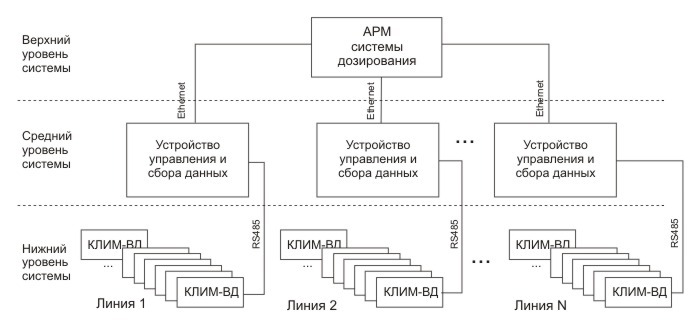

АСУ дозаторов непрерывного действия состоит из аппаратных средств и программного обеспечения, структурированных по уровням.
Нижний уровень системы – весовые ленточные дозаторы (дозаторы непрерывного едйствия) КЛИМ-ВД , являющиеся точками управления. Они могут управляться как от местных блоков управления дозаторами, так и дистанционно, от системы через промышленный контроллер в УУСД.
Средний уровень системы – это один или несколько промышленных контроллеров, объединённых посредством сети Ethernet и установленных в устройстве управления и сбора данных (УУСД).
Назначение среднего уровня – сбор и хранение информации от дозаторов о текущей производительности, задании на дозирование, отклонении от задания, суммарной накопленной массе материала, обработка запросов от систем верхнего уровня, выполнение команд конфигурирования. На среднем уровне выполняется сохранение информации в энергонезависимой памяти контроллеров на случай пропадания питания в системе и её восстановление при включении.
- Осуществляется прием от верхнего уровня рассчитанных по рецепту заданий и их передача на каждый дозатор
- Поддержка подключения по сети RS-485 нескольких дозаторов на отдельный контроллер устройства сбора данных (УСД). Поддержка до 64 дискретных входов и 64 дискретных выходов, по которым передаются дискретные сигналы от/на каждый дозатор: «Работа/Останов», «Авария дозатора», «Блокировка с мельницей» и т.п.
- Параллельный и независимый контроль за состоянием и работой групп дозаторов и отдельных дозаторов
- Возможность независимого группового управления несколькими дозаторами
- Хранение информации по выработкам и простоям дозаторов за последние 48 часов (в энергонезависимой памяти)
- Возможность оповещения оператора об аварийных ситуация (световая или звуковая сигнализация, дискретные выходы в системы КИПиА)
- Возможность сопряжения (с ограничениями) со сторонним оборудованием по протоколам Modbus RTU/Modbus TCP
Верхний уровень системы – программно-технический комплекс (АРМ) на базе персонального компьютера.
Примеры окон АРМа:
Примеры окон АРМа, применяемого в больших дозирующих линиях:
