Электронные конвейерные весы КЛИМ

Электронные конвейерные весы КЛИМ предназначены для измерения в движении массы сыпучих материалов, транспортируемых по ленточным конвейерам, с вычислением и регистрацией общей массы материала и производительности





Задать вопрос
Запросить цену
Брошюра
Скачать опросный лист:
Конвейерные весы КЛИМ выпускается во множестве вариантов исполнения и типоразмеров, для оптимальной работы любым ленточным конвейером и технологическим оборудованием заказчика. А так же мы разрабатываем индивидуальные решения для самых нестандартных случаев.
Однороликоопорное ГПУ с двумя датчиками веса - универсальное решение, аналог Siemens Milltronics MUS/MS
Однороликоопорное ГПУ с двумя датчиками веса - для конвейеров с относительно небольшой нагрузкой или ограниченных пространств
Однороликоопорное ГПУ с двумя датчиками веса - с роликоопорой для плоских конвейеров
Двухроликоопорное ГПУ с двумя датчиками веса - вариант исполнения для больших нагрузок
Двухроликопорное ГПУ с четырьмя датчиками веса - решение для наиболее тяжелых условий эксплуатации, таких как предприятия горнодобывающей промышленности
  • Весы конвейерные КЛИМ соответствуют ГОСТ 30124, сертифицированы Росстандартом и внесены в Государственный Реестр средств измерений РФ под номером 25183
  • Весы конвейерные КЛИМ внесены в реестр государственной системы обеспечения единства измерений Республики Казахстан под номером KZ.02.03.024260-2024/25183-19 , сертификат номер 2484
  • Конвейерные весы КЛИМ не уступают иностранным аналогам и могут быть использованы для замены следующих весов: Siemens Milltronics MUS/MSI, Schenck Multibelt, Schenck BEP, LAS-1 КЛВ, HASLER GRAVIT 800.01/1, SEG INSTRUMENT AK/CK/DK, PROMTEX Ltd DynaTex и другие
  • Подробнее про частичную или полную замену замену весов Milltronics можно узнать по ссылке: Совместимые аналоги весов MUS, MSI производства Siemens Milltronics

  • Измерение массы, линейной плотности, производительности, скорости движения транспортируемого по конвейеру сыпучего материала

  • Передача информации в АСУТП предприятия по интерфейсу RS 485/232 и токовому выходу 4-20мА. Протоколы передачи: ModbusRTU, Profibus DP

  • Контроль процесса загрузки железнодорожных вагонов, автомашин и других емкостей с индикацией процесса загрузки и выдачей оператору сигнала при достижении установленной массы материала, а также автоматическое отключение исполнительных механизмов (с дополнительно поставляемым блоком индикации)

  • Дозирование сыпучих материалов (в составе одно- или многокомпонентных дозаторов непрерывного действия)

Характеристика

Значение

Исполнение конвейерных весов (число роликоопор)

1, 2, 3, 4

Классы точности

0,5; 1; 1,5; 2

Линейные плотности взвешиваемого материала, кг/м

1…1250

Ширина конвейерных лент, мм

400…2000

Скорость движения ленты, м/сек

0,1…5,0

Рабочий температурный диапазон, °С

-30…+50

Электропитание, В

220 перем. или 12…25 пост

Потребляемая мощность, не более, Вт

30

Режим работы

круглосуточный

Конструктивно конвейерные весы состоят из грузоприемного устройства, электронного блока с цифровым отсчетным устройством, датчика скорости конвейерной ленты и дублирующего счетчика.
  • Грузоприемное устройство крепится к ставу конвейера при помощи специальных креплений, позволяющих производить юстировку положения грузоприемного устройства относительно става конвейера. Грузоприемное устройство изготавливается в различных вариантах и предлагается потребителю после анализа условий установки весов на основании заполненного опросного листа.
  • Электронный блок со вторичным прибором Ньютон-25 располагается в защитном шкафу со степенью защиты IP65 в месте, обеспечивающем удобство эксплуатации и технического обслуживания. Блок может располагаться под открытым небом, в галерее конвейера, в удаленном до 200м от конвейера помещении. Тензометрические преобразователи и датчик скорости подключаются к электронному блоку при помощи экранированных кабелей, проложенных в специальных кабельных каналах.
  • Датчик скорости конвейерной ленты ДСИ закрепляется на стане конвейера вблизи грузоприемного устройства. При постоянной скорости ленты возможна работа весов без датчика скорости.
  • Электронный дублирующий счетчик СИ-8 устанавливается в диспетчерских, операторских пунктах и позволяет накапливать суммарное количество массы материала, прошедшего через контролируемый конвейер, а с использованием кнопки «сброс» позволяет отсчитывать необходимые дозы.
  • Блок индикации БИ-4 может дополнительно поставляться для дозирующего варианта конвейерных весов, который устанавливается непосредственно у оператора конвейерной погрузки в ж/д вагоны или автомобили и позволяет устанавливать задание дозы, контролировать как текущую нагрузку на конвейере, так и массу загружаемого в вагон или автомобиль материала в реальном времени. Для этого блок оснащен цифровыми табло, световыми индикаторами, звуковым сигналом (при достижении установленной массы материала), линейной шкалой, а также устройством для автоматического отключения исполнительных механизмов.
  • Для настройки и калибровки весов, если невозможно произвести настройку методом отбора проб, применяется мера линейной плотности высокоточная МЛПВ

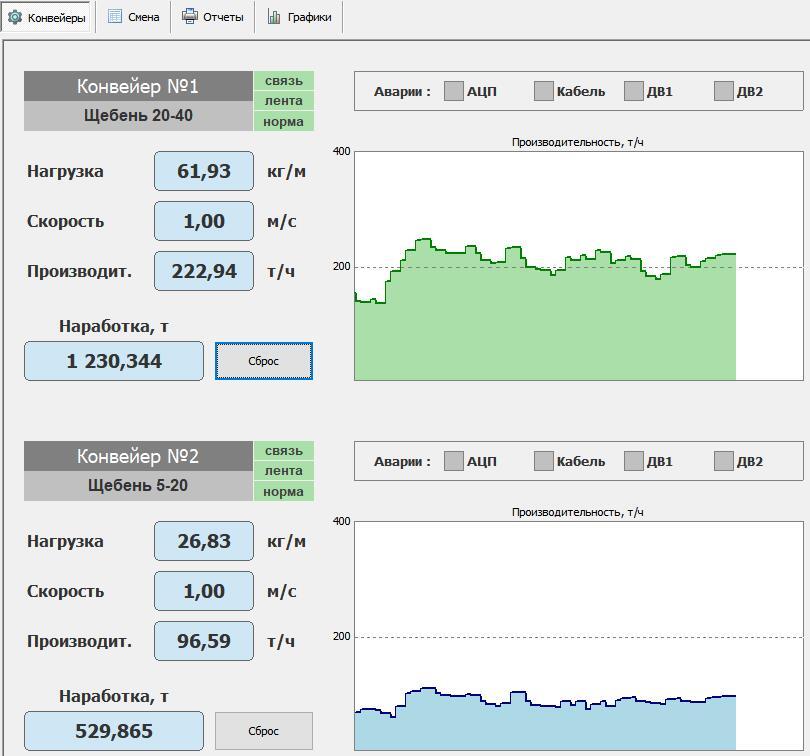

  • Для построения системы АСУТП весового учета, контролирующей работу нескольких конвейерных весов, нами предлагаются технические средства на базе промышленных контроллеров (устройства сбора данных) с установленным программным обеспечением, а также специализированное программное обеспечение для персонального компьютера, устанавливаемого у диспетчера для визуализации работы весов — автоматизированная система сбора информации с весов конвейерных КЛИМ.
  • Весы конвейерные объединяются в информационную сеть и осуществляется контроль прохождения материалов по технологическим цепочкам предприятия в режиме реального времени, контроль работы оборудования и производительности, ведение архива, формирование различных отчетов, необходимых технологическим и коммерческим службам предприятия. При достаточном количестве точек учета возможно ведение балансового учета по входу и выходу сырья. Возможны разные варианты установки и использования системы: однопользовательская и многопользовательская, работа без промежуточных контроллеров (устройств сбора данных) и т.д.
Более подробно с функционалом ПО вы можете ознакомится по следующей ссылке: ПО для конвейерных весов

Конвейерные весы КЛИМ могут заменить импортные весовые системы такие как:
  • Весы конвейерные Multibelt и BEP фирмы Schenck Process GmbH
  • Весы конвейерные MUS, MSI фирмы Siemens Canada Limited
  • Весы конвейерные ленточные взвешивающие КЛВ фирмы LAS-1
  • Весы конвейерные GRAVIT 800.01/1 фирмы HASLER Deutschland GmbH
  • Весы конвейерные непрерывного действия AK, CK, DK фирмы SEG INSTRUMENT AB
  • Весы конвейерные DynaTex фирмы PROMTEX Ltd.

Сертификаты

Свидетельство об утверждении типа средств измерений РФ
Свидетельство об утверждении типа средств измерений РК
Сертификат соответствия требованиям промышленной безопасности
Декларация технического регламента таможенного союза ТР ТС
